蓄電池基礎工事用ブロック
新製品！！蓄電池専用基礎「エコ楽ブロック ER350-T・ER400-T・ER450-Ｔ・ER500-Ｔ」
新製品！！大型蓄電池専用基礎「エコ楽ブロック ERⅡ450-Ｔ・ERⅡ500-Ｔ」
 | ||||
| スチールプレート 取り付け用Ｍ８インサート |
スチールプレート 取り付け位置 |
Ｍ８プレートでスチール プレートを固定します |
ブロックよりはみ出た 部分の穴に3/8ボルト を差し込みナットを 取り付けます |
アルミプレートの溝に ボルトの頭を差し込み ナットで締め付ける |
蓄電池用基礎「エコ楽ブロック」
- エコ楽ブロック
- ・設置スペースに対応した5つのサイズバリエーション
（ER350T・ER400T・ER450T・ER500T）をご用意。
⇒製品図面(エコ楽ブロック) - ・エコ楽ブロックとエコ楽プレートを組み合わせ、
間に生コンを流し込むだけの楽々設置。
蓄電池用基礎「エコ楽ブロック」設置例
| 例１ 既存基礎へブッロクの貫通穴を使用して アンカー打ちをした施工例  |
例２ 通常の施工例 |
例３ 土間を掘り起こし、ブッロクを埋めた施工例 |

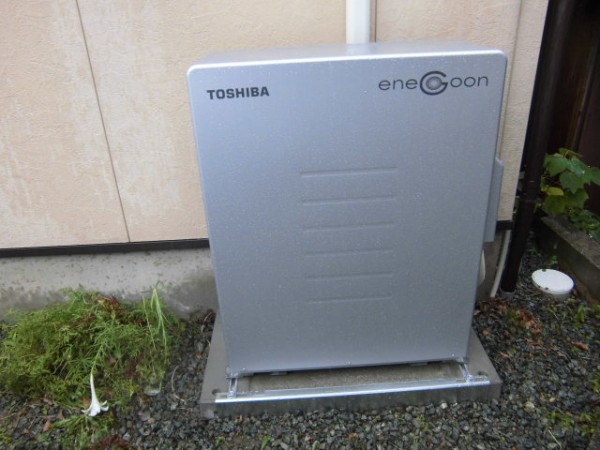

例４ 土間を掘り起こし、残土と後入れの生コンを混ぜた施工例 |
蓄電池用基礎「ＮＢＭ・ＨＢＭ」 ・ シャープ製蓄電池向け簡易基礎「NBM400SH ・NBM500SH ・ HBM600SH」
- NBM・HBM
- コンクリート製で耐候性、耐荷重性に優れています。
高さ100～120、長さ150～1200まで豊富なサイズバリエーションをご用意。
フリーサイズで配管や基礎ボルトのピッチが自由自在。
⇒製品図面（ＮＢＭ 高さ100mm)
⇒製品図面（ＨＢＭ 高さ120mm)
⇒製品図面 (シャープ製蓄電池向け基礎 NBM400SH・NBM500SH・HBM600SH )
寸法表
| エコ楽ブロック | ||||||
|---|---|---|---|---|---|---|
| 品番 | 高さ(H) | 長さ(L) | 上巾(A1) | 下巾(A2) | 重量(㎏） | 付属品 |
| ERⅡ450-T | 120 | 450 | 160 | 180 | 20 | - |
| ERⅡ500-T | 120 | 500 | 160 | 180 | 22 | - |
| エコ楽プレート（ＥＲⅡ－Ｔ用） | ||
|---|---|---|
| 品番 | アンカーピッチ(mm) | 梱包内容 |
| SRT | 300～550 | アルミプレート、機器固定用3/8ドブボルトセット スチールプレート固定用M8ボルト,アルミプレート固定用3/8ボルトセット |
| MRT | 550～800 | アルミプレート、機器固定用3/8ドブボルトセット スチールプレート固定用M8ボルト,アルミプレート固定用3/8ボルトセット |
| LRT | 800～1050 | アルミプレート、機器固定用3/8ドブボルトセット スチールプレート固定用M8ボルト,アルミプレート固定用3/8ボルトセット |
| LLRT | 950～1200 | アルミプレート、機器固定用3/8ドブボルトセット スチールプレート固定用M8ボルト,アルミプレート固定用3/8ボルトセット |
| エコ楽ブロック | ||||||
|---|---|---|---|---|---|---|
| 品番 | 高さ(H) | 長さ(L) | 上巾(A1) | 下巾(A2) | 重量(㎏） | 付属品 |
| ER350 | 120 | 350 | 160 | 180 | 16 | - |
| ER400 | 120 | 400 | 160 | 180 | 18 | - |
| ER450 | 120 | 450 | 160 | 180 | 20 | - |
| ER500 | 120 | 500 | 160 | 180 | 22 | - |
| ER600 | 120 | 600 | 160 | 180 | 26 | - |
| ER700 | 120 | 700 | 160 | 180 | 31 | - |
| ER750 | 120 | 750 | 160 | 180 | 33 | - |
| エコ楽プレート（ＥＲ用） | ||
|---|---|---|
| 品番 | アンカーピッチ(mm) | 梱包内容 |
| SSP | 250～400 | ザムプレート×2、プレート固定用M12ドブボルトセット×4 機器固定用M12ドブボルトセット |
| SP | 430～580 | ザムプレート×2、プレート固定用M12ドブボルトセット×4 機器固定用M12ドブボルトセット |
| SMP | 560～710 | ザムプレート×2、プレート固定用M12ドブボルトセット×4 機器固定用M12ドブボルトセット |
| MP | 690～840 | ザムプレート×2、プレート固定用M12ドブボルトセット×4 機器固定用M12ドブボルトセット |
| LP | 866～1010 | ザムプレート×2、プレート固定用M12ドブボルトセット×4 機器固定用M12ドブボルトセット |
| 取付ボルトセット | ||||
|---|---|---|---|---|
| エコ楽ブロック 取付ボルトセット |
ドブ | カットボルト | ホーマーナット | 丸ワッシャー（ウィット） |
| M12×50 | M12 | M12×2.3 | ||
| エコ楽プレート 取付ボルトセット |
ドブ | カットボルト | ホーマーナット | 丸ワッシャー（ウィット） |
| M12×20 | M12 | M12×2.3 | ||
| ＮＢＭ・ＨＢＭ | |||||||
|---|---|---|---|---|---|---|---|
| 品番 | サイズ | 重量(㎏） | |||||
| 高さ(H) | 上部長さ(L1) | 下部長さ(L2) | 上巾(A1) | 下巾(A2) | |||
| 100 タイプ |
NBM-100 | 100 | 100 | 100 | 90 | 110 | 2.1 |
| NBM-150 | 100 | 150 | 150 | 90 | 110 | 3.2 | |
| NBM-200 | 100 | 200 | 200 | 90 | 110 | 4.3 | |
| NBM-300 | 100 | 300 | 300 | 90 | 110 | 6.5 | |
| NBM-350 | 100 | 350 | 350 | 90 | 110 | 7.6 | |
| NBM-400 | 100 | 400 | 400 | 90 | 110 | 8.7 | |
| NBM-450 | 100 | 450 | 450 | 90 | 110 | 9.8 | |
| NBM-500 | 100 | 500 | 500 | 90 | 110 | 10.8 | |
| NBM-600 | 100 | 600 | 600 | 90 | 110 | 12.9 | |
| NBM-700 | 100 | 700 | 700 | 90 | 110 | 15.0 | |
| NBM-800 | 100 | 800 | 800 | 90 | 110 | 17.2 | |
| NBM-900 | 100 | 900 | 900 | 90 | 110 | 19.3 | |
| NBM-1000 | 100 | 1000 | 1000 | 90 | 110 | 21.5 | |
| 120 タイプ |
HBM-400 | 120 | 400 | 400 | 100 | 130 | 12.0 |
| HBM-500 | 120 | 500 | 500 | 100 | 130 | 14.9 | |
| HBM-600 | 120 | 600 | 600 | 100 | 130 | 17.9 | |
| HBM-700 | 120 | 700 | 700 | 100 | 130 | 20.9 | |
| HBM-750 | 120 | 750 | 750 | 100 | 130 | 22.4 | |
| HBM-800 | 120 | 800 | 800 | 100 | 130 | 23.9 | |
| HBM-850 | 120 | 850 | 850 | 100 | 130 | 25.4 | |
| HBM-900 | 120 | 900 | 900 | 100 | 130 | 26.9 | |
| HBM-1000 | 120 | 1000 | 1000 | 100 | 130 | 29.8 | |
| HBM-1100 | 120 | 1100 | 1100 | 100 | 130 | 32.2 | |
| HBM-1200 | 120 | 1200 | 1200 | 100 | 130 | 35.9 | |
| シャープ製蓄電池向け基礎ブロック | |||||||
|---|---|---|---|---|---|---|---|
| 品番 | サイズ | 重量(㎏） | |||||
| 高さ(H) | 上部長さ(L1) | 下部長さ(L2) | 上巾(A1) | 下巾(A2) | |||
| NBM-500SH | 100 | 500 | 500 | 90 | 110 | 10.8 | |
| HBM-600SH | 120 | 600 | 600 | 100 | 130 | 17.9 | |
